Energie die er niet is, kun je met een mini-windturbine niet oogsten
Het is enkele lezers opgevallen dat ik dolenthousiast ben over grote windturbines en tegelijkertijd vernietigend schrijf over ‘innovatieve’ kleine windmolentjes voor thuis. Lijkt tegenstrijdig. Is het niet. Ik had natuurkunde in mijn pakket.
Johan Antonissen, docent energietransitie aan de Hogeschool Rotterdam, had ook natuurkunde in zijn pakket. Hij stoorde zich net als ik aan de recente golf aan gratis reclame voor de zoveelste mini-windturbine die nooit kan leveren wat zijn verkopers beloven. Johan pakte de relevante kengetallen en formules erbij en zet op LinkedIn uiteen hoeveel opbrengst je daadwerkelijk kunt verwachten van een turbine op je eigen dak. Hieronder zijn analyse, met toestemming ingekort en overgenomen.
De sommen gelden voor The Blade, die recent in vele kranten voorbijkwam, maar de conclusies zijn ook van toepassing op de Airturb, Flower Turbine en alle gelijkvormige ‘innovaties‘ die de komende jaren ongetwijfeld nog verschijnen.
Pas op voor mooie praatjes over The Blade mini-windturbine
In de afgelopen maanden ben ik een aantal keren ‘getipt’ over een ‘revolutionaire’ nieuwe kleine windturbine genaamd ‘The Blade’. Uit de renders kon ik opmaken dat het niets anders was dan een kleine verticale windturbine. Ik antwoordde dat het niets bijzonders was en dat bij kleine windturbines de prijs per energie nooit kon concurreren met die van een zonnepaneel.
Vandaag kwam ik een artikel tegen waarin met veel bombarie werd geclaimd dat deze windturbine tussen de 2500 en 3000 kilowattuur (kWh) per jaar kan produceren omdat hij de wind 2x gebruikt. Dat is absolute onzin, en dat leg ik graag uit.
Lift vs Drag-windturbines en de wet van Betz

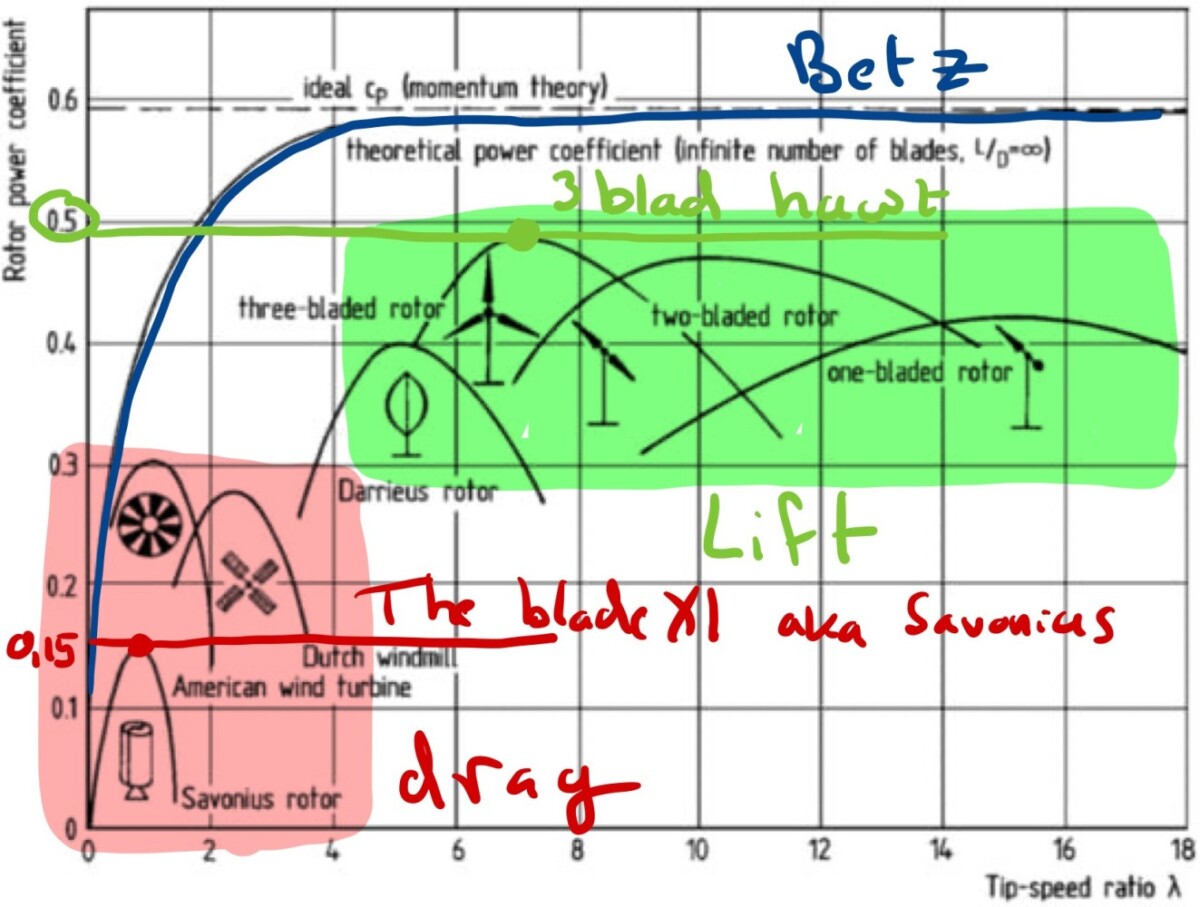

De Betz-grafiek hierboven toont dat de maximale hoeveelheid energie die wij uit een luchtstroom kunnen halen ongeveer 60% is. Dat omdat als je energie uit de wind haalt de wind afremt. In het extreme geval (100% van de windenergie oogsten) komt de luchtstroom volledig tot stilstand. Een mooie analogie zijn de tolpoortjes in Frankrijk. Als er weinig auto’s zijn dan is er weinig opstopping. Op zwarte zaterdag staan er zoveel auto’s dat je uren in de rij moet staan. De Duitse natuurkundige Betz zocht het optimum en kwam er achter dat je de beste energiewinst hebt als je maximaal 60% van de energie uit de wind haalt.
Met uiteenlopende vormen windturbines is geprobeerd zo dicht mogelijk bij dat optimum te komen. Over het algemeen zien wij dat lift-turbines (in het groene vlak) het meest succesvol zijn. Links onderin zie je de veel minder effectieve drag-turbines. Drag is eigenlijk niets anders als luchtweerstand. Lift is de kracht die zorgt dat vliegtuigen vliegen. Drag en lift-windturbines herken je aan de hoeveelheid bladoppervak ten opzichte van de luchtstroom. Bij drag-turbines is dat heel hoog. Vaak zelfs alles, zoals ook bij The Blade. Bij lift-turbines is dat maar een fractie, zoals bijvoorbeeld bij de bekende 3 blads turbine.
Het verschil tussen lift en drag zien wij ook bij zeilboten. Bij drag-gedreven zeilen (voor de wind) staat het zeil recht op de wind en duwt de wind de zeilboot naar voren. Omdat de wind niet door het zeil kan, kan een zeilschip op deze manier nooit sneller varen dan de wind. Bij lift-gedreven zeilen (aan de wind) staat het zeil met een hoek van 45 tot 90 graden op de wind. De wind stroomt nu langs het zeil en kan ‘wegglippen’. Op deze manier kan een zeilschip sneller varen dan de wind.
Horizontal Axis Wind Turbine (HAWT) en Vertical Axis Wind Turbine (VAWT)

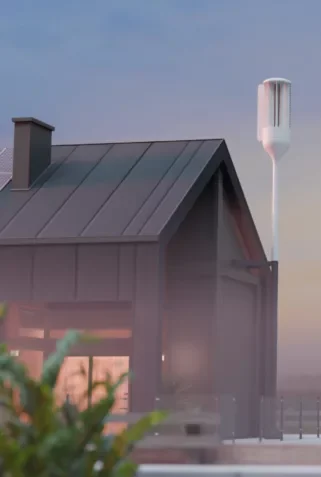

Render van The Blad (Credit: Cell Technologies)
Een tweede onderscheidend aspect is de as waar een windturbine rond draait. Over het algemeen zien wij dat de horizontale systemen beter presteren dan de verticale systemen. Verticale turbines hebben echter een aantal enorme voordelen. Zo hoeven verticale turbines niet in de richting van de wind te draaien, waardoor er minder ingewikkelde regeltechniek nodig is. Ook staat bij verticale turbines de generator op de grond terwijl bij horizontale turbines deze hoog in de lucht is geplaatst. Dit heeft gevolgen voor bijvoorbeeld de bereikbaarheid van de generator, wat een belangrijk aspect is van de repareerbaarheid.
Als we terugkijken naar de Betz-grafiek en deze vergelijken met afbeeldingen van The Blade, blijkt dat de ‘revolutionaire’ turbine simpelweg een Savonius-turbine is (gepatenteerd in 1926). Dit type turbine zet maximaal 15% van de wind die er doorheen stroomt om in elektriciteit. De bekende 3 blads turbine zet grofweg 50% van de energie uit de wind die er doorheen stroomt om. Dat is meer dan 3x meer!
Let op: deze 15% en 60% staan geheel los van de grootte van de turbine en de locatie van de turbine. Het feit dat de witte 3 blads turbine die wij kennen veel groter is en veel hoger staat en ook daarom veel meer elektriciteit opwekt, staat los van de hogere effectiviteit die simpelweg volgt uit de vorm van de turbine.
Hoeveel elektriciteitsproductie kun je van The Blade verwachten?
Allereerst de claim dat de revolutionaire windturbine de wind twee keer gebruikt. Dat is totale onzin. De belangrijkste wet van de natuurkunde is de wet van behoud van energie. De wind ‘2x gebruiken’ kan alleen door 2 turbines direct achter elkaar te zetten of door de wind achter de turbine een rondje te laten draaien en nogmaals door dezelfde turbine te leiden. Beide opties remmen de luchtstroom vrijwel volledig af. Met beide opties ben je dus al je energie kwijt.
Nu we zeker weten dat The Blade niets anders is dan een Savonius-turbine kunnen we benaderen wat deze werkelijk jaarlijks aan elektriciteit kan opleveren. Daarvoor moeten we eerst het vermogen in de wind zelf bepalen, met de volgende formule:
[Vermogen] = 0.5 x [luchtdichtheid] x [Oppervlakte windturbine] x [windsnelheid]3
De luchtdichtheid in Nederland is gemiddeld 1,225 kilo per kubieke meter. De afmetingen van The Blade zijn gegeven: 90 cm hoog en 60 cm diameter, dus de windturbine heeft een oppervlak van 0,54 vierkante meter. De gemiddelde windsnelheid op 10 meter hoogte (uitgaande van een turbine op het dak van een woonhuis) loopt uiteen van 3 meter per seconde in het oosten tot 5 m/s aan de kust. In het optimale geval (aan de kust) is er dan gemiddeld continu* 41 watt beschikbaar:
[Vermogen] = 0.5 x [1,225] x [0,54] x [5]3 = 41 watt
Dit gemiddelde vermogen 365 dagen per jaar en 24 uur per dag betekent dat een 100% efficiënte windturbine met het formaat van The Blade en gemonteerd op een dak aan de kust maximaal 359 kWh per jaar opwekt. De theoretisch maximale opbrengst is dus een fractie van de geclaimde maximale opbrengst van 3000 kWh.
Maar we zijn nog niet klaar. Hierboven hebben we de energie in de wind berekend. We hebben niet meegenomen dat The Blade maximaal 15% van de beschikbare energie omzet, zoals voor een Savonius-turbine in de Betz curve is te zien. Hiermee wordt de verwachte opbrengst per jaar [359*15%=] 54 kWh.
Net genoeg om elke week een uur te stofzuigen, en slechts 2% van de opbrengst die de verkopers van The Blade beloven.
*Aanvulling 10:30: De benadering hierboven gaat uit van een jaargemiddelde windsnelheid. In werkelijkheid varieert de windsnelheid. Dat is voor windenergie relevant omdat de windsnelheid in de derde macht terugkomt in de formule voor het vermogen. Bart Rosien heeft deze iets complexere analyse gedaan voor een windturbine als The Blade geplaatst in de regio Schiphol en komt tot een iets hoger geraamde jaaropbrengst: 150 kWh. Iets gunstiger maar nog steeds een fractie van wat de verkopers beloven.
Conclusie: De mensen achter The Blade begrijpen zelf niet wat ze verkopen of ze hopen dat jij niet begrijpt wat ze verkopen.
Toevoeging WattisDuurzaam: Waarom grote windturbines wel zeer de moeite waard zijn: Met precies dezelfde natuurkunde als hierboven kun je ook benaderen hoeveel opbrengst je van een moderne 3-bladige windturbine mag verwachten. De 3 wieken zijn zo’n 80 meter lang en beslaan een cirkel, dus een oppervlak van 20.000 vierkante meter. De luchtdichtheid is op 100+ meter hoogte ruwweg gelijk maar het waait aanmerkelijk harder, tot gemiddeld 9 m/s aan de kust.
[Vermogen] = 0.5 x [1,225] x [20.000] x [9]3 = 8.900.000 watt
Vooral vanwege het veel grotere oppervlak, de hardere wind op hoogte en de 3e macht in de formule maar ook vanwege het hogere rendement van de horizontale turbine levert een grote windturbine miljoenen kilowatturen per jaar. En daarom is de kritiek op kleine windturbines en het enthousiasme voor grote turbines alles behalve tegenstrijdig.
Bron: Johan Antonissen / Imagecredit: Henry Salomé, via Wikimedia Creative Commons
